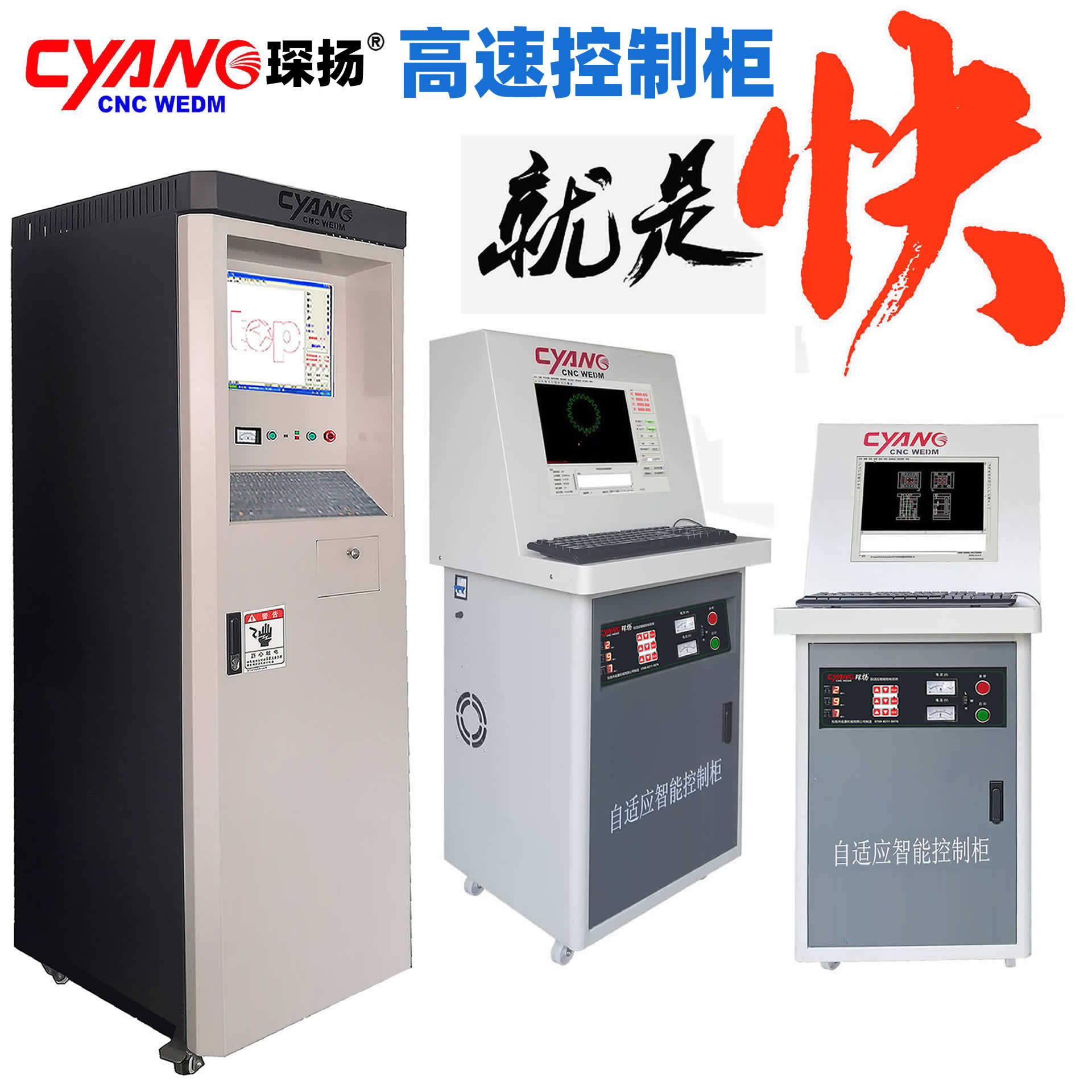

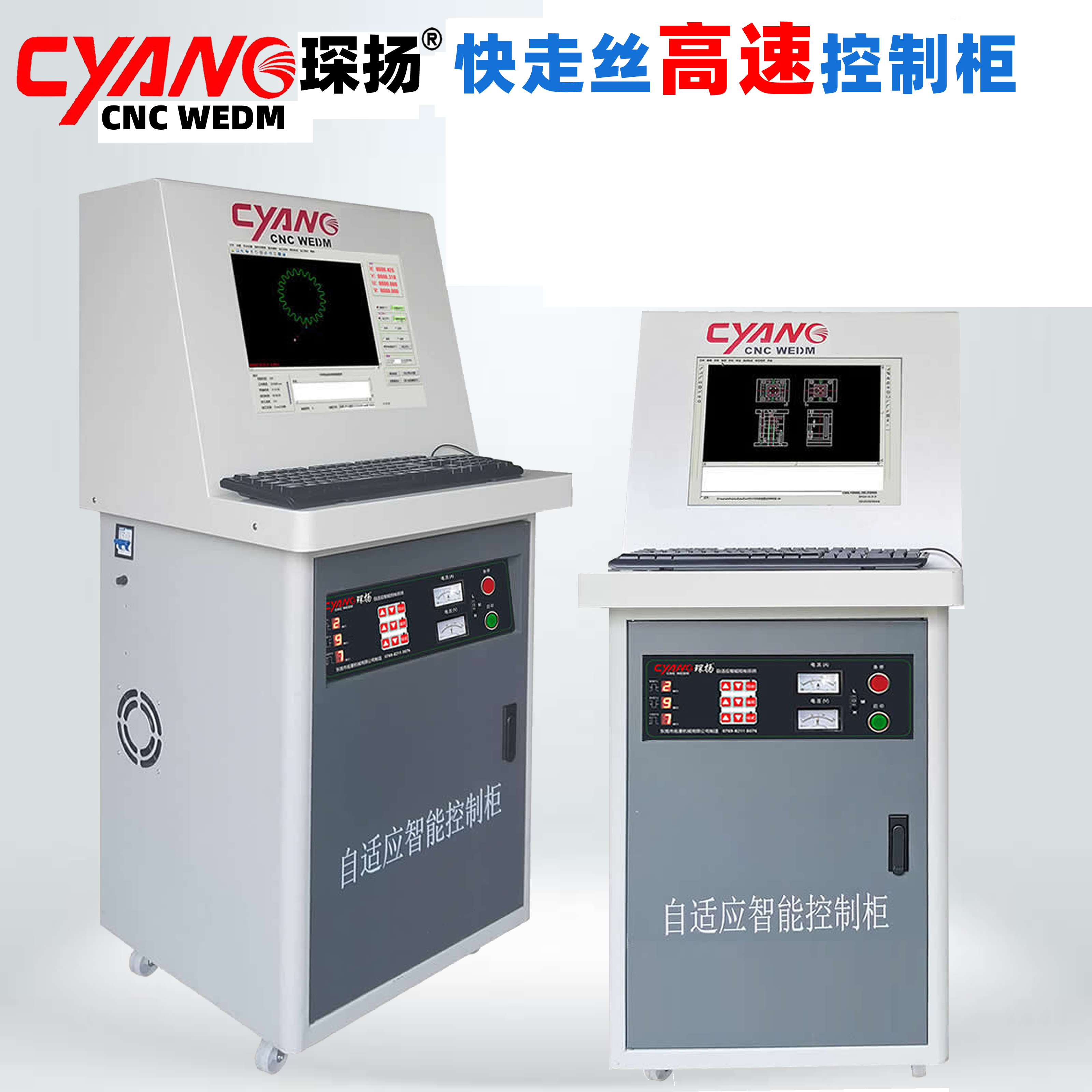

X8線切割高速電柜
發布時間:2020-10-10瀏覽次數:1350

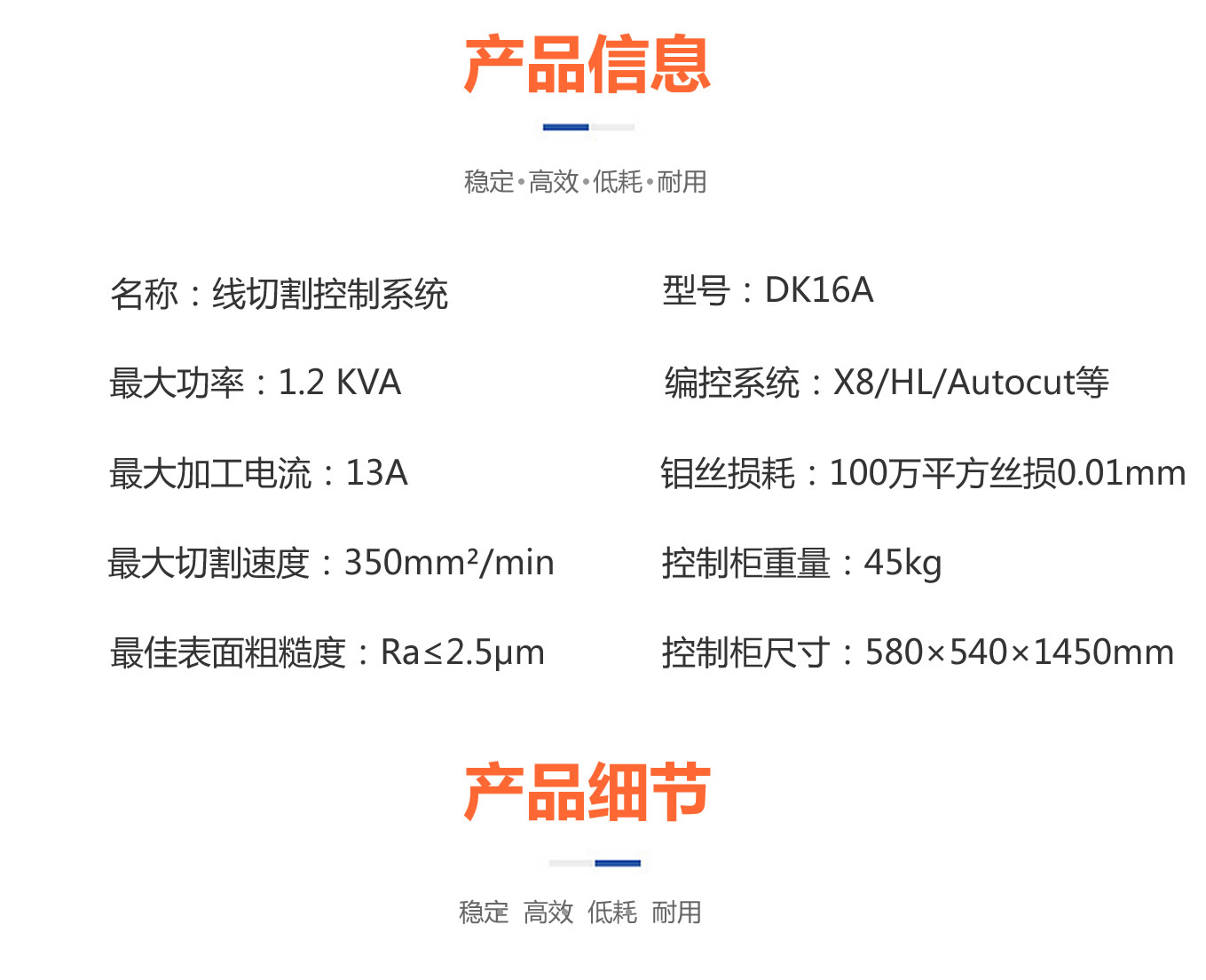

線切割高速電源柜主要特點

采用了國際上最新的實時智能控制高頻脈沖電源,不僅僅實現了切割速度和表面粗糙度的兼顧,同時保證了在極速切割的條件下的穩定加工。

1、高效率——工件厚度在60-100mm的正常加工效率在200~250mm2/min;最高加工效率可達350mm2/min;

2、高電流——6A大電流長時間加工工件,最大加工電流可達13A;

3、低絲損——6A大電流加工時的鉬絲損耗僅為80萬~100萬平方毫米絲損0.01mm;鉬絲連續加工時間可達60小時以上;

4、超集成——整個控制柜按集成化設計,便于維修和有效的降低故障率;

5、超厚度——最高加工厚度在1.5米以上;

6、低故障——控制柜內部采用隔離式設計,操作面板采用按鍵式設計,且經高溫48小時老化工藝,極大降低了故障率;

7、超智能——控制軟件有X8、HL、HF、AutoCut等任選(推薦使用X8系統),亦可配置單板機;

8、更方便——手控盒操作,降低了工人的勞動強度,提高了工人的工作效率,減小了誤操作機會。



X8線切割編控系統簡介

     X8線切割編控系統是基于Linux平臺的線切割編控系統,是一個高智能化的圖形交互式軟件系統。通過簡單、直觀的繪圖工具,將所要進行切割的零件形狀描繪出來。然后按照工藝的要求,將描繪出來的圖形進行編排等處理。再通過系統處理成一定格式的線切割加工的二維數據,并進行零件加工。在加工過程中,本系統能夠智能控制加工速度和加工參數,完成對不同加工要求的加工控制。系統具有切割速度自適應控制、切割進程實時顯示、加工預覽等便捷的操作功能。同時,對于各種故障(斷電、死機等)提供了完善的保護,防止工件報廢。這種以圖形方式進行加工的方法,是線切割領域內的CAD和CAM系統的有機結合。

X8系統主要功能

1、 支持圖形驅動自動編程,用戶無需接觸代碼,只需要對加工圖形設置加工工藝,便可進行加工;同時,支持多種線切割軟件生成的3B代碼、G 代碼等加工代碼;多種加工方式可靈活組合加工(連續、單段、正向、 逆向等加工方式);

2、 XYUV 4軸可設置換向,驅動電機可設置為五相十拍、三相六拍、脈沖驅動等多種模式;

3、 實時監控線切割加工機床的X、Y、U、V四軸加工狀態;

4、 加工預覽,加工進程實時顯示;可放大、縮小觀看圖形,可從主視圖、左視圖、頂視圖等多角度觀察加工情況;

5、 可進行多次切割,以提高光潔度;

6、 帶有用戶可維護的工藝數據庫功能,使多次加工變得簡單、可靠;

7、 錐度工件的加工,采用四軸聯動控制技術,可以方便的進行上下異形面加工,使復雜錐度圖形加工變得簡單而精確;

8、 具有自動報警功能,在加工完畢或故障時自動報警,報警時間可設置;

9、 支持清角延時處理,在加工軌跡拐角處進行延時,以改善電極絲彎曲造成的偏差;

10、 支持齒隙補償功能,可以對機床的絲桿齒隙誤差進行補償,以提高機床精度;

11、 支持光柵補償:能夠?qū)C(jī)床的定位誤差進行實時補償;

12、 斷電時自動保存加工狀態、上電恢復加工,短路自動回退等故障處理;

13、 加工結束是否自動關閉機床電源由用戶設置。


承接二手快走絲線切割舊機升級改造智能高速控制柜, 業務聯系:13423038131
